Решить проблему замены или установки розетки можно собственными силами, не привлекая электриков. Приложив определенные усилия можно с легкостью опровергнуть распространенное мнение, что электромонтажные работы способны выполнять только специалисты.

Для этого предстоит подробнее ознакомится с тем, как подключить розетку, подготовить нужные инструменты и, набравшись смелости, приступить к работам.

Содержание статьи:

Розетки: их основные типы и виды

Причины, по которым предстоит поменять розетку, могут быть самые разные – от полномасштабного ремонта до обычной поломки. Столкнувшись с такой проблемой, предстоит выбрать в магазине или на рынке нужный товар.

Производители предлагают самые различные модели по форме, цвету, назначению. Неопытному человеку сложно так сразу определиться, что же конкретно ему нужно.

Дизайнерские розетки

Розетки, предлагаемые дизайнерами, иногда поражают воображение своими умопомрачительными формами. Да и современные материалы, используемые для их декорирования, весьма разнообразны – дерево, стекло, камень

Типы розеток, предлагаемые производителями

Розетки, предлагаемые многими фирмами-производителями, отличаются не только внешним видом, но и типом монтажа. В зависимости от того, каким образом проложен провод, понадобится соответствующая розетка. Различают 2 типа розеток:

  • встроенные;
  • накладные.

Встроенные используют для установки в гипсокартонные стены, стены из кирпича, или бетона. Основная отличительная особенность таких розеток – их электрические части, как и весь провод, погружены в стену. Для этого в стене с помощью перфоратора прорезается специальный желоб – штроба. В него помещаются провода, заключенные в гофрированную трубу.

Под розетку прорезается специальное углубление диаметром, соответствующим диаметру монтажной коробки. Это отверстие может быть немного больше, но ни в коем случае нельзя допускать, чтобы его размер был меньше. Подрозетник не должен подвергаться деформации в процессе установки.

Розетка для внутренней проводки

Розетка для внутренней проводки используется значительно чаще, чем накладные модели. Она безопаснее в использовании

Встроенные модели пользуются спросом среди жителей мегаполисов и других населенных пунктов. Они популярны в домах и квартирах с маленькими детьми. Эти розетки отлично вписываются в интерьер, благодаря богатой цветовой палитре, предлагаемой производителями.

Накладные розетки отличаются от встроенных своим внешним видом – они полностью находятся снаружи. Их электрический механизм прячется лишь в декоративной коробке, прикрученной поверх стены. Провода также идут поверх стены, прикрытые специальной накладкой.

Накладная розетка

Розетка с накладным типом монтажа чаще всего используется в офисе. Важно, чтобы все провода были хорошо изолированы, а вблизи не находились краны и другие источники воды

Накладная розетка, в основном, используется для установки в домах с деревянными стенами.

В зависимости от внутреннего устройства рабочего механизма, розетки бывают:

  • с винтовым зажимом, когда провод, вставляемый в механизм розетки фиксируется между пластинами, соединенными винтом. В случае сплющивания провода в процессе использования достаточно просто подкрутить винты;
  • с пружинными клеммами. Здесь контактное отверстие для провода расширяется нажатием на специальную клавишу. Со временем, когда крепление ослабевает из-за деформации провода, надо плоскогубцами удалить расплющенную часть и заново подсоединить.

От того, для какой проводки будет использована розетка, выделяют двух и трех контактные. Двух контактные – это розетки без заземления. Их основное преимущество –меньшая стоимость.

Розетка с заземлением

В новостройках прокладывается проводка, соответствующая современным условиям жизни – с применением трех контактного провода

Трех контактные – с заземлением. Их устанавливают в помещениях, где предстоит использовать электроприборы, нуждающиеся в заземлении – компьютеры, стиральные машины и другие.

Розетка без заземления

Двух контактные розетки опасно ставить в комнатах с повышенным уровнем влажности, возле душевых кабинок и раковин

Перед приобретением розетки, нужно обратить внимание на ее заднюю стенку. Там указано, на какую нагрузку она рассчитана. Чаще всего значение тока соответствует 16А, а напряжение 220 вольт.

Трехфазная розетка

Если нужно подключать прибор с большой нагрузкой – лучше подводить трехфазную сеть. Здесь надо установить специальную розетку, которая способна выдерживать напряжение 380 вольт и нагрузку до 32А

Виды розеток, используемые для дома

Прошло время, когда особого выбора розеток не было и покупалось то, что было на прилавках магазинов. Сейчас производители, конкурируя между собой, в целях привлечения большего количества клиентов разрабатывают разнообразные виды розеток. Для домашнего использования можно подобрать тот вариант, который больше всего подойдет для конкретного помещения.

Розетка с защитной крышкой

Для ванных комнат удобно использовать специальные модели – с защитной крышкой. Кроме этого, такого рода розетки изготавливают с высоким уровнем защиты от пыли и влаги

Розетки, в которых отверстия закрываются специальными накладками – защитными шторками, любят устанавливать молодые родители. Это позволяет дополнительно уберечь их подрастающих детей, проявляющих интерес к изучению окружающих предметов.

Розетка с защитными шторками

Отверстия розеток, закрываемые шторками, открываются в зависимости от модели. Иногда достаточно просто вставить вилку, в некоторых случаях требуется приложить определенные усилия

Также, весьма привлекательны модели розеток, оснащенные индикатором тока, таймером, который можно запрограммировать нужным образом, или варианты с выталкивателем вилки.

Розетка с подсветкой

Интересное решение для детских комнат придумали дизайнеры – розетка с подсветкой. Ребенок, проснувшийся среди ночи, не испугается полной темноты

Основные составные элементы домашней розетки

Чтобы основательно разобраться, как правильно установить новую розетку у себя дома, надо немного изучить ее составные элементы. Все розетки продаются в уже собранном виде. Поэтому, при ее монтаже придется все самому раскручивать.

Основные составные элементы розетки – основание, токопроводящая часть, декоративная лицевая панель. Основание изготавливают из керамики или высококачественного пластика. К нему крепятся все элементы – токопроводящие детали и лицевая накладка. Более надежными считаются керамические основания, но они требуют особенно аккуратного монтажа, ведь в случае повреждения придется покупать новую розетку.

Декоративная накладка предназначена для того, чтобы спрятать все рабочие элементы. Она служит надежным изолятором рабочей части от внешнего воздействия. Некоторые модели предусматривают возможность простой замены этой части розетки.

Внутреннее устройство розетки

Знакомство с внутренним устройством розетки поможет полнее разобраться с процессом ее правильного подключения

Рабочая часть розетки состоит из пружинных контактов и клемм, к которым подключаются электрические провода. Одним из важных контактов служит заземляющий. Токопроводящие элементы изготовлены из латуни или бронзы. Последние лучше, но встречаются крайне редко. Поэтому следует выбирать варианты из луженной латуни – они надежнее обычных латунных, лучше паяются и дольше служат.

Дизайнерские идеи для розетки

Дизайнерские розетки позволяют сделать интерьер своего жилища незабываемым. Их необычное исполнение привносит свою изюминку

Устанавливаем розетку правильно: этапы монтажа

Чтобы розетка работала долгое время и не создавала никаких проблем, нужно внимательно отнестись к ее установке. Важно, все делать правильно и последовательно, без спешки. Только в таком случае можно гарантировать хороший результат.

Галерея изображений

Фото из

Разборка розетки перед установкой

Шаг 1: Перед монтажом розетки необходимо отключить напряжение и разобрать электроустановочное изделие

Внешняя панель и механизм розетки

Шаг 2: Используя отвертку, отделяем лицевую панель устройства от рабочего механизма

Подготовка кабеля к подключению

Этап 3: Действуя бокорезами или пассатижами, аккуратно снимаем изоляцию с крайних 1 см каждого из трех проводов

Подготовка проводов к подсоединению

Этап 4: Подгибаем провода для удобства подключения устройства. В центре должен быть провод заземления

Ввод силовой проводки в винтовые клеммы

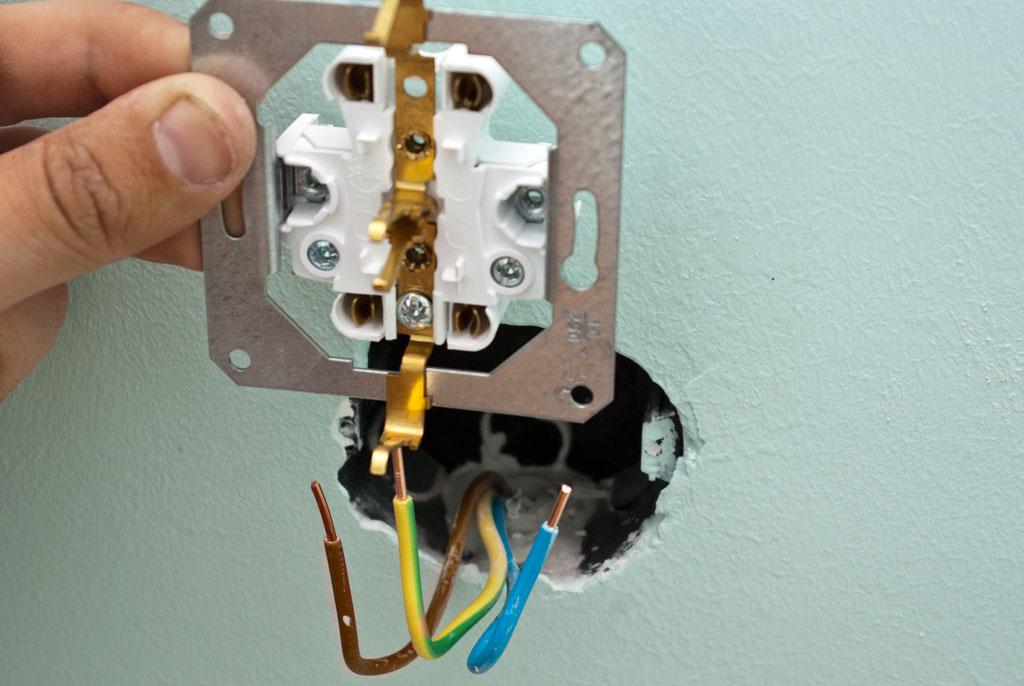

Этап 5: Вводим фазу (коричневый провод), ноль (голубой) и землю (желто-зеленый) в соответствующие клеммы и затягиваем соединения

Фиксация механизма розетки в гнезде

Этап 6: Вращая крепежные винты согласно часовой стрелке, фиксируем механизм розетки в установочном месте. Не затягиваем пока с усилием

Проверка правильности положения механизма

Этап 7: Обычным строительным уровнем или нивелиром проверяем горизонтальность и вертикальность установки механизма. Если отклонений не выявлено, затягиваем крепеж

Установка и крепление лицевой панели

Этап 8: К зафиксированному в гнезде механизму розетки присоединяем лицевую панель и крепим ее шурупами

Разборка розетки перед установкой

Разборка розетки перед установкой

Внешняя панель и механизм розетки

Внешняя панель и механизм розетки

Подготовка кабеля к подключению

Подготовка кабеля к подключению

Подготовка проводов к подсоединению

Подготовка проводов к подсоединению

Ввод силовой проводки в винтовые клеммы

Ввод силовой проводки в винтовые клеммы

Фиксация механизма розетки в гнезде

Фиксация механизма розетки в гнезде

Проверка правильности положения механизма

Проверка правильности положения механизма

Установка и крепление лицевой панели

Установка и крепление лицевой панели

Подготовительный этап перед установкой

Подготовительный этап установки начинается с покупки нужной модели и необходимого количества розеток. Здесь важно учитывать, где они будут устанавливаться и подбирать модели, которые наиболее подойдут в конкретном помещении.

Розетка для кухни

Для кухни важно подобрать нужное количество розеток, а питающий кабель должен быть рассчитан на суммарную нагрузку всех приборов, которые будут в них подключаться

Затем надо взять инструменты, которые могут пригодится в процессе монтажа. Это строительный уровень, сама розетка, отвертки для закручивания креплений и шурупов, нож строительный или стриппер для снятия изоляции, плоскогубцы, специальная отвертка для проверки напряжения, изолента.

Инструменты, необходимые для монтажа

Все инструменты, необходимые для монтажа, лучше подготовить заранее, чтобы ничего не отвлекало в процессе работы

Если предстоит не просто заменить старую розетку новой, а установить дополнительное место для подключения электроприборов, то могут пригодится следующие материалы и инструменты: подрозетник (монтажная коробка), перфоратор для проделывания углублений под рабочий механизм, насадки для перфоратора нужного диаметра, линейка/рулетка, простой карандаш, строительная гипсовая смесь.

Перфоратор, насадки, подрозетники

Если предстоит установка розетки в бетонную стену, то можно использовать перфоратор с коронкой по бетону, чтобы отметить нужный диаметр будущего подрозетника. Затем буром пробивать отверстия и удалять лишние куски бетона

Начальный этап монтажа – отключение электричества

Самым важным в любых электромонтажных работах является отключение электричества! Без этого недопустимо начинать монтаж. В зависимости от того, что установлено в конкретной квартире или доме, нужно выкрутить пробки, если установлен счетчик с пробками или установить рычаги в положение «выкл», если имеется электрощит с автоматическими выключателями.

Затем нужно дополнительно убедиться, что рабочий участок действительно обесточен. Для этого предстоит взять подготовленную заранее индикаторную отвертку и проверить наличие напряжения в проводке, к которой предстоит подключать розетку.

Отвертка для определения напряжения

Отвертка для определения напряжения работает так: нужно коснуться ее жалом к проверяемому проводу, а пальцем руки зажать контакт на задней стороне отвертки. Если индикаторная лампа, вмонтированная в корпус, загорится, напряжение есть

Какие бывают схемы подключения розеток

Выбрав подходящие модели розеток и подготовив нужные инструменты, предстоит решить, как же сделать правильное подключение розетки. Существуют разные схемы:

  • последовательное, когда розетки подключаются друг за другом;
  • параллельное, если к каждой розетки идет свой провод от распределительной коробки;
  • смешанное, тот вариант, когда некоторые розетки подключены одним, а остальные – другим способом.

Определиться с типом подключения просто – если дополнительное место подсоединения к электросети будет использоваться для работы мощных приборов – следует выбрать параллельную схему. Для маломощных электрических механизмов удобно отдать предпочтение последовательной схеме.

Схемы подключения

Параллельное подключение является более надежным и позволяет включать мощные электроприборы. Преимущество последовательного подключения – экономия провода и, как следствие, денег

Второй этап – установка монтажных коробок

Убедившись еще раз в том, что рабочее пространство обесточено, можно приступать к следующему шагу по установке. Если это не замена старой розетки, то предстоит отметить, где именно будет располагаться одна или более дополнительные розетки. Для этого пригодится линейка/рулетка и карандаш.

При выборе места будущей дислокации розеток, следует ориентироваться на удобство при их дальнейшем использовании. Для розеток стараются выдерживать следующие расстояния:

  • от пола – не меньше 30 см;
  • от потолка – не меньше 20 см;
  • от окна – не меньше 10 см;
  • от плинтуса, под которым спрятан провод, – 0 см.

Если розетки расположить слишком высоко или низко, то это будет крайне непрактично.

Предпочтительное размещение розеток

Строгих правил и норм для размещения розеток в комнате нет. В этом вопросе следует придерживаться удобства для жителей конкретного дома/квартиры

Наметив места, где предстоит установить розетки, следует сделать отверстия для монтажных коробок. Они, в зависимости от материала стен, бывают разного диаметра. Здесь надо ориентироваться только на свою ситуацию. Главное правило – отверстие не должно быть меньше самого подрозетника.

Сами монтажные коробки изготавливают из пластика, очень редко из металла. Пластик хорошего качества, негорючий. Он обеспечивает надежную изоляцию проводов, которые будут располагаться в такой коробке. Форма подрозетников встречается круглая, овальная и даже квадратная. Хотя удобнее всего работать с круглыми пластиковыми коробками.

Подрозетники для разных стен

В моделях для гипсокартонных стен предусмотрены прижимные лапки, чтобы удобнее было крепить. Они регулируются посредством специальных винтов

Очередность этапа установки подрозетника зависит от состояния стен и индивидуальных особенностей жилища. Наиболее распространенные такие ситуации:

  • полномасштабный ремонт помещения. В этом случае в стенах прорубаются борозды, в них прокладывается кабель, который будет питать розетки всего помещения, проделываются отверстия под монтажные коробки;
  • стены уже отделаны декоративным покрытием, а электрический кабель утоплен в стене. В такой ситуации предстоит с помощью ножа осторожно освободить уже готовые отверстия под установку монтажных коробок;
  • стены отделаны, кабель проложен под плинтусом или спрятан в наружный изолирующий короб. Тогда нужно устанавливать наружные розетки;
  • стены отделаны, кабель не проложен. Здесь предстоит подобрать наиболее оптимальный вариант монтажа.

Удобно, если предстоит проделать лишь отверстие для дополнительной розетки. Декоративная накладка – лицевая часть закроет последствия работы. В противном случае, если надо не повредить внешнюю отделку стен, придется подойти к процессу монтажа творчески. Один из вариантов – использование накладного способа установки, когда провод предстоит пустить поверх стены, упаковав его, в целях безопасности, в специальный желоб.

Накладные розетки

Если в процессе подключения дополнительной розетки надо не повредить стены, то можно использовать накладные розетки

Также, удобный вариант – установить розетку сразу же над плинтусом, скрыв электрический провод под плинтусом. В этом случае тоже предстоит использовать накладную модель.

В подготовленное отверстие под розетку нужно установить монтажную коробку, продев в нее проложенный питающий кабель. Это отверстие надо тщательно очистить от пыли и строительного мусора. Можно использовать пылесос или щетки. В очищенном отверстии надежно закрепляется подрозетник.

Для этого наносится подготовленная гипсовая смесь, а монтажная коробка с продетым кабелем погружается в отверстие со смесью. Все работы продолжаются после того, как раствор схватиться – это займет не более 10 минут.

Питающий кабель в подрозетнике

В подрозетник продевается провод, с которым предстоит работать ближайшее время

Таким образом ставится один или несколько подрозетников, а также, монтажная коробка под сдвоенную розетку. Если предстоит установка целого ряда розеток, то монтажные коробки устанавливаются в ряд строго горизонтально или вертикально – как запланировал хозяин помещения. Чаще всего это горизонтальный вариант. В этом случае ставятся одиночные подрозетники плотно друг к другу. Они в обязательном порядке состыкуются друг с другом, а их горизонтальность проверяется строительным уровнем.

Третий этап: подключение и проверка

После закрепления коробки начинается работа с питающим кабелем, выходящим из нее. Во-первых, сначала нужно отрезать лишний кусок, оставив около 7 см от края подрозетника. Снять с него оплетку – верхний изоляционный слой, объединяющий внутренние провода. Внутри обнаружатся 3 провода разного цвета – синий, белый и желто-зеленый. Это наиболее распространенная цветовая композиция, используемая для маркировки. Вместо белого может быть коричневый, красный, черный и другой.

Во-вторых, провода нужно освободить от индивидуального изолирующего слоя, аккуратно сняв его стриппером или ножом на расстоянии около 1 см. Сейчас предстоит работа по их подключению к рабочему механизму розетки. Желто-зеленый – это заземление. Его необходимо подсоединить к центральному контакту, отвечающему за землю.

Подключение рабочего механизма розетки

Провода нужно надежно закреплять в рабочем механизме розетки. Они не должны болтаться и с легкостью выдергиваться с установленного места

Синий или сине-белый – это рабочий ноль. Этот провод предстоит подключить к крайней клемме рабочего механизма розетки. Оставшийся провод, чаще всего он будет белого или бежево-коричневого цвета, надо соединить со вторым крайним контактом. В зависимости от типа розетки, соединение выполняется нажатием на специальную клавишу, если в механизме используются пружинные клеммы, или фиксируется между пластинами с помощью винтового зажима.

Для фиксации в винтовом зажиме очищенные от изоляции участки проводов предварительно загибаются так, чтобы получилось подобие небольшого полукольца. Благодаря подобной подготовке легче работать: провод не выскользнет в период крепления из-под винта. Гнуть надо по часовой стрелке.

Когда все контакты соединены, нужно осторожно согнуть провода и аккуратно поместить их вместе с рабочим механизмом розетки внутрь монтажного стакана. Затем, тщательно прикрутить механизм к подрозетнику шурупами, имеющимися на его краях. Эти шурупы позволят плотно зафиксировать рабочую часть розетки. Важно не перетянуть крепления, чтобы ничего не лопнуло.

Закрепление рабочего механизма

Когда механизм розетки установлен в монтажную коробку, надо взять строительный уровень и проверить горизонтальность его монтажа

Если все надежно и горизонтально закреплено, можно приступать к завершающей стадии электромонтажа – прикручиванию декоративной накладки. Для этого нужно закрутить центральный шуруп, не перетянув его.

Установка декоративной части розетки

Установив рамку и лицевую часть розетки, важно плотно затянуть крепежный шуруп, чтобы ничего не болталось

Теперь розетка подключена с соблюдением всех правил безопасности. Можно вкрутить пробки или включить рычаги на щитке и проверить ее на работоспособность. Если все действия выполнялись последовательно и правильно, то новая рабочая розетка не один год будет случить своему владельцу.

Опасная эксплуатация

Чтобы розетка долго служила и не доставляла хлопот, нужно ее правильно эксплуатировать, не перегружать

Потребность в монтаже дополнительной розетки может возникнуть совершенно неожиданно – старая выйдет из строя или новая мебель закроет свободный доступ к одной из действующих.

Владея информацией о нюансах установки и подключения розетки, вы без труда справитесь с этой работой самостоятельно.

Полезное видео по теме

Пошаговое руководство в видео формате об установке розетки:

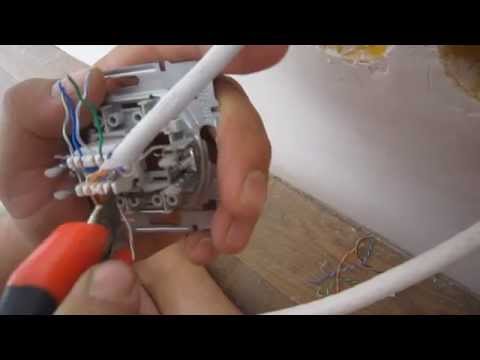

Подробное и понятное видео в помощь мастерам, планирующим установку розеток при скрытой электропроводке:

Видео ролик об опасных способах заземления, иногда используемых домашними мастерами. Если вам сосед посоветовал что-то подобное – лучше отказаться от такого варианта:

Познакомившись с основными нюансами и этапами установки розетки, можно выполнить такой тип электромонтажных работ своими руками. Все, казавшееся незнакомым и от этого невероятно сложным, стало понятным и простым. Совсем не обязательно звонить электрику и просить его об подключении дополнительной розетки, когда эту работу можно выполнить самостоятельно, приятно удивив своих близких.
